نقش میلگرد در ساخت دیوار های حائل
دیوارهای حائل به عنوان یکی از سازههای مهم نقشی تعیین کننده در پایدار سازی خاک، مهار شیبهای تند و جلوگیری از پدیدههای زمین لغزش ایفا میکنند. این سازهها در پروژههای عمرانی، زیرساختهای حمل و نقل، محوطه سازی و احداث ترازهای زیرزمین به طور مداوم تحت تأثیر تنشهای جانبی ناشی از فشار خاک قرار دارند.
در این میان آرماتور بندی به عنوان رکن اصلی سازه با جبران ضعف ذاتی بتن در تحمل تنشهای کششی عملکرد دیوار را در برابر نیروهای برشی و خمشی تضمین میکند. در این مقاله ضمن بررسی تخصصی نقش میلگرد در ساخت دیوار های حائل، به مکانیزم عملکرد میلگرد در این نوع دیوارها پرداخته خواهد شد.
چرا بتن در دیوار حائل به میلگرد نیاز دارد؟
درک ماهیت سازهای دیوار حائل و ضرورت به کار گیری آرماتور فولادی نخستین گام در تحلیل پایداری این سازهها در برابر نیروهای جانبی است.
افزایش مقاومت کششی بتن
بتن به طور طبیعی در برابر فشار بسیار مقاوم و در برابر کشش بسیار ضعیف است. در دیوارهای حائل فشار جانبی خاک باعث ایجاد تنشهای خمشی در مقطع دیوار میشود. در این حالت میلگردها با جذب نیروهای کششی و تکمیل عملکرد ساختاری نقص مقاومت کششی بتن را پوشش داده و از شکست سازه جلوگیری میکنند.
جلوگیری از ترک خوردگی
عوامل متعددی مانند تنشهای حرارتی، جمع شدگی بتن، نشستهای نامتقارن و فشارهای جانبی خاک از دلایل اصلی بروز ترک خوردگی در دیوارهای حائل محسوب میشوند. در این راستا طراحی و اجرای صحیح شبکه آرماتور راهکاری حیاتی جهت محدود سازی عرض ترکها و جلوگیری از توسعه و گسترش آنها در ساختار دیوار است.
افزایش ظرفیت خمشی دیوار
از آنجایی که بیشترین لنگر خمشی ناشی از فشار خاک معمولاً در قسمت انتهایی (پایه) دیوار اعمال میشود، چیدمان میلگردهای اصلی در این ناحیه از اهمیت بالایی برخوردار است. وظیفه این آرماتورها مقابله با نیروهای خمشی و تأمین مقاومت لازم برای حفظ پایداری دیوار در برابر فشار خاک است.
یکپارچه سازی اجزای دیوار حائل
پایداری دیوارهای حائل وابسته به عملکرد یکپارچه تمامی اجزای آن دارد. این اجزا شامل ساقه، پی، پنجه و پاشنه است. میلگردهای انتظار و اتصالات فولادی با ایجاد پیوند میان این بخشها نه تنها پیوستگی لازم را فراهم میآورند بلکه ضامن انتقال صحیح نیروها در کل سیستم سازهای میباشند.
افزایش دوام و طول عمر سازه
رعایت دقیق استانداردهای آرماتور بندی، حفظ پوشش بتنی (کاور) برای جلوگیری از خوردگی و بهره گیری از بتن با رده کیفی مناسب ارکان اصلی دوام سازهای محسوب میشوند. رعایت این موارد دیوار حائل را در برابر عوامل مخرب محیطی و رطوبت ایمن ساخته و ضامن پایداری و طول عمر آن در شرایط مختلف اقلیمی است.
نقش میلگرد در بخشهای مختلف دیوار حائل
به دلیل تفاوت فشار و رفتار سازهای در اجزای دیوار حائل (ساقه، پنجه و پاشنه) نحوه چیدمان و آرماتور بندی هر بخش کاملاً متفاوت و نیازمند طراحی اختصاصی است.
میلگرد در ساقه دیوار
ساقه که بخش عمودی دیوار حائل و اولین خط دفاعی سازه در برابر فشارهای جانبی خاک است. به منظور مقابله با تنشهای خمشی، شبکه اصلی آرماتور بندی دقیقاً در وجه کششی ساقه جایگذاری میشود. با افزایش ارتفاع دیوار و سنگینتر شدن بارهای جانبی، طراحی سازه ایجاب میکند تا از مقاطع فولادی قویتر و متراکمتری استفاده شود.
جهت تضمین پایداری سازهای ساقه استفاده از محصولات استاندارد و تأمین شده توسط مجموعهی تخصصی فولاد فیدار، اطمینان خاطر لازم را در خصوص انطباق با استانداردهای کیفی و ویژگیهای مکانیکی مطلوب فراهم میآورد.
میلگرد در پی دیوار حائل
پی دیوار حائل به طور کلی شامل دو بخش پنجه در وجه بیرونی و پاشنه در سمت خاکریز است که اجرای صحیح آرماتور بندی در هر دو ناحیه نقشی تعیین کننده در پایداری سازه دارد. به طوری که آرایش و مقاومت میلگرد در ساختار دیوار باید متناسب با مهار نیروهای واژگونی، لغزش و توزیع یکنواخت تنشهای فشاری زیر پی طراحی و اجرا گردد.

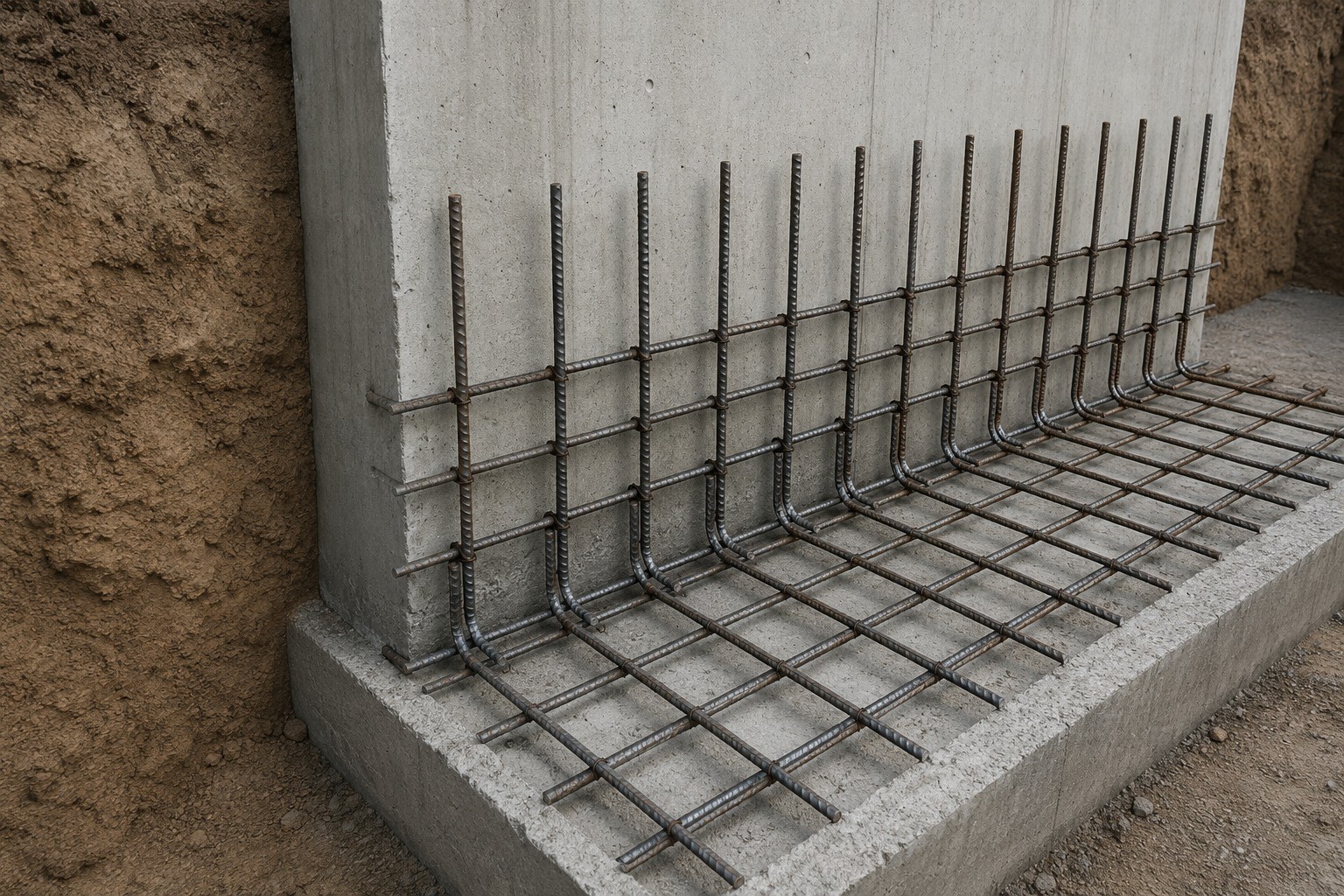

میلگرد در محل اتصال ساقه و پی
ناحیهی اتصال ساقه به پی به دلیل تمرکز تنشهای برشی و گشتاورهای خمشی از بحرانیترین مقاطع در تحلیل سازهای دیوار حائل محسوب میشود. تأمین یکپارچگی ساختاری در این نقطه نیازمند طراحی و اجرای دقیق میلگردهای انتظار، آرماتورهای خمدار و میلگردهای تقویتی است تا انتقال بهینهی نیروها میان ساقه محقق گردد.
در این راستا بهره گیری از مقاطع فولادی استاندارد و باکیفیت توسط مجموعهی فولاد فیدار به دلیل برخورداری از ویژگیهای مکانیکی دقیق و خمش پذیری مطلوب، ضریب اطمینان لازم را در این اتصال بسیار مهم فراهم آورده و پایداری بلند مدت سازه را تضمین میکند.
میلگرد در دیوارهای حائل پلهای
در زمینهای شیبدار، دیوارهای حائل اغلب به صورت پلهای (با ترازهای متغیر) اجرا میشوند. در نقاط تغییر تراز یا همان محل پلهها هندسه دیوار به طور ناگهانی تغییر میکند. این مسئله باعث تجمع نیروهای فشار در آن نقطه میشود.
اگر آرماتور بندی این نواحی با دقت و طبق محاسبات سازهای انجام نشود، این نیروهای متمرکز به راحتی میتوانند منجر به ترک خوردگیهای موضعی یا حتی شکست سازه شوند. بنابراین تقویت اصولی این اتصالات برای حفظ یکپارچگی و پایداری کل دیوار در ترازهای پلهای امری حیاتی است.
آیا نوع میلگرد در ساخت دیوار حائل اهمیت دارد؟
در انتخاب میلگرد برای دیوار حائل توجه به مشخصات فنی از جمله نوع آج، مقاومت کششی، قطر دقیق و کیفیت تولید اهمیت بالایی دارد و استفاده از میلگردهای آجدار به دلیل ایجاد چسبندگی قویتر با بتن در این سازهها ضروری است.
بنابراین هنگام خرید باید مواردی همچون رعایت استانداردهای تولید، ارائه برگ آنالیز معتبر، سلامت ظاهری و عدم وجود ترک یا زنگ زدگی، یکنواختی آجها، انطباق ابعاد با نقشههای اجرایی و قابلیت جوشکاری مورد بررسی دقیق قرار گیرد زیرا استفاده از مقاطع ارزان قیمت اما بیکیفیت میتواند پایداری سازه را به خطر انداخته و هزینههای سنگین بازسازی را در آینده تحمیل کند.
جمع بندی
میلگرد در دیوارهای حائل دقیقاً مانند ستون فقرات عمل میکند و جلوی ترک خوردگی و تخریب دیوار را در برابر فشار سنگین خاک میگیرد. از آنجا که بتن به تنهایی در برابر نیروهای کششی ضعیف است استفاده از میلگرد باعث جبران این ضعف و ایجاد یکپارچگی کامل در سازه میشود. چینش درست و محاسبات دقیق سایز و فاصله میلگردها نیروهای وارد شده را به تمام بخشهای دیوار و پی منتقل میکند. در نتیجه این چینش اصولی باعث پایداری دیوار در طول زمان میشود.
برای داشتن یک دیوار محکم علاوه بر طراحی دقیق باید از سیستم زهکشی مناسب برای خروج آب پشت دیوار نیز استفاده کرد. در کنار اجرای درست تهیه میلگردهای استاندارد و باکیفیت از شرکت معتبر فولاد فیدار نقش تعیین کنندهای در مقاومت واقعی سازه دارد.
