نحوه میلگردگذاری راه پله

میلگردگذاری راه پله یکی از مراحل مهم در اجرای سازه‌های بتن‌آرمه است که تأثیر مستقیمی بر مقاومت، پایداری و ایمنی مسیرهای دسترسی ساختمان دارد. راه پله علاوه بر ایجاد ارتباط بین طبقات، باید بتواند بارهای مرده، بارهای زنده و نیروهای واردشده به سازه را به‌درستی تحمل و منتقل کند. به همین دلیل، نحوه اجرای میلگرد، محل قرارگیری آرماتورها و اتصال آن‌ها به تیرها و پاگردها باید مطابق نقشه‌های سازه و محاسبات مهندسی انجام شود.

در اجرای اصولی راه پله، عواملی مانند نوع سیستم سازه‌ای، طول دهانه، ضخامت دال پله، ابعاد پاگرد، مشخصات بتن و نوع میلگرد اهمیت زیادی دارند. انتخاب میلگرد مناسب و رعایت جزئیات آرماتوربندی می‌تواند از بروز ترک‌های نامطلوب و مشکلات سازه‌ای جلوگیری کند.

در این مقاله از فولادفیدار، نحوه میلگردگذاری راه پله، انواع آرماتورهای مورد استفاده، مراحل اجرایی، نکات مهم کنترل کیفیت و عوامل مؤثر بر انتخاب میلگرد را بررسی می‌کنیم.

میلگردگذاری راه پله چیست؟

میلگردگذاری راه پله به فرایند جانمایی، برش، خم‌کاری و نصب آرماتورهای فولادی در اجزای بتنی پله گفته می‌شود. هدف اصلی این فرایند، تأمین مقاومت کششی موردنیاز بتن و ایجاد عملکرد مناسب در برابر نیروهای وارده است.

بتن در برابر فشار عملکرد مناسبی دارد، اما مقاومت کششی آن محدود است. به همین دلیل، در راه پله‌های بتن‌آرمه از میلگرد برای تحمل نیروهای کششی و کنترل ترک‌خوردگی استفاده می‌شود.

نحوه میلگردگذاری راه پله به نوع سیستم باربر آن بستگی دارد. برای مثال، در پله‌های دال‌مانند که بین دو تکیه‌گاه امتداد دارند، آرماتورهای اصلی معمولاً در راستای دهانه و مطابق با محل ایجاد کشش طراحی می‌شوند. در مقابل، در پله‌هایی با تیرهای شمشیری یا سیستم‌های سازه‌ای متفاوت، آرایش میلگردها ممکن است تغییر کند.

بنابراین، نمی‌توان یک الگوی ثابت برای میلگردگذاری تمام راه پله‌ها در نظر گرفت. نقشه‌های اجرایی، محاسبات سازه و ضوابط آیین‌نامه‌ای، مرجع اصلی تعیین قطر، فاصله و محل قرارگیری میلگرد هستند.

انواع میلگرد مورد استفاده در راه پله

در اجرای راه پله‌های بتن‌آرمه، آرماتورهای مختلفی با توجه به نقش سازه‌ای و جزئیات طراحی مورد استفاده قرار می‌گیرند.

میلگردهای اصلی راه پله

میلگردهای اصلی وظیفه تحمل بخش عمده نیروهای کششی ناشی از خمش را بر عهده دارند. در بسیاری از پله‌های دال‌مانند، این میلگردها در امتداد شیب پله و در راستای دهانه قرار می‌گیرند.

محل دقیق آرماتور اصلی به شرایط تکیه‌گاهی و نحوه انتقال بار بستگی دارد. در برخی سیستم‌ها، میلگردهای اصلی در ناحیه زیرین دال شیب‌دار قرار می‌گیرند و در نواحی دارای لنگر منفی، آرماتورهای بالایی نیز موردنیاز هستند.

قطر و فاصله میلگردهای اصلی باید از محاسبات سازه استخراج شود. استفاده از میلگرد با قطر بیشتر، بدون بررسی فاصله‌گذاری، طول مهاری و شرایط بتن‌ریزی، الزاماً باعث بهبود عملکرد سازه نمی‌شود.

میلگردهای توزیعی

میلگردهای توزیعی معمولاً برای کنترل ترک‌خوردگی، توزیع تنش‌ها و حفظ انسجام شبکه آرماتورها به کار می‌روند. این میلگردها در بسیاری از پله‌های دال‌مانند در راستای عمود بر میلگردهای اصلی قرار می‌گیرند.

مقدار و فاصله میلگرد توزیعی به طراحی سازه، ضخامت دال و الزامات آیین‌نامه‌ای بستگی دارد. همچنین، این آرماتورها باید به‌گونه‌ای نصب شوند که پوشش بتن و فاصله مناسب میان میلگردها حفظ شود.

میلگردهای تقویتی پاگرد

پاگرد راه پله ممکن است به‌صورت دال مستقل، عضو متصل به تیر یا بخشی از سیستم یکپارچه پله طراحی شود. به همین دلیل، نحوه آرماتوربندی آن در پروژه‌های مختلف یکسان نیست.

در نواحی اتصال پاگرد به تیر یا دال، ممکن است میلگردهای تقویتی برای تحمل لنگرهای خمشی و تأمین طول مهاری موردنیاز باشند. محل و مقدار این آرماتورها باید مطابق نقشه اجرایی مشخص شود.

میلگردهای تقویتی نواحی اتصال

اتصال دال پله به پاگرد، تیر یا سایر اعضای سازه‌ای از بخش‌های مهم در میلگردگذاری راه پله است. در این نواحی، تغییر شرایط تکیه‌گاهی می‌تواند باعث ایجاد لنگرهای خمشی متفاوت شود.

به همین دلیل، میلگردهای تقویتی باید مطابق جزئیات طراحی نصب شوند. قطع‌کردن خودسرانه میلگردهای اصلی، تغییر طول مهاری یا جابه‌جایی آرماتورهای بالایی و پایینی می‌تواند عملکرد سازه‌ای اتصال را تحت تأثیر قرار دهد.

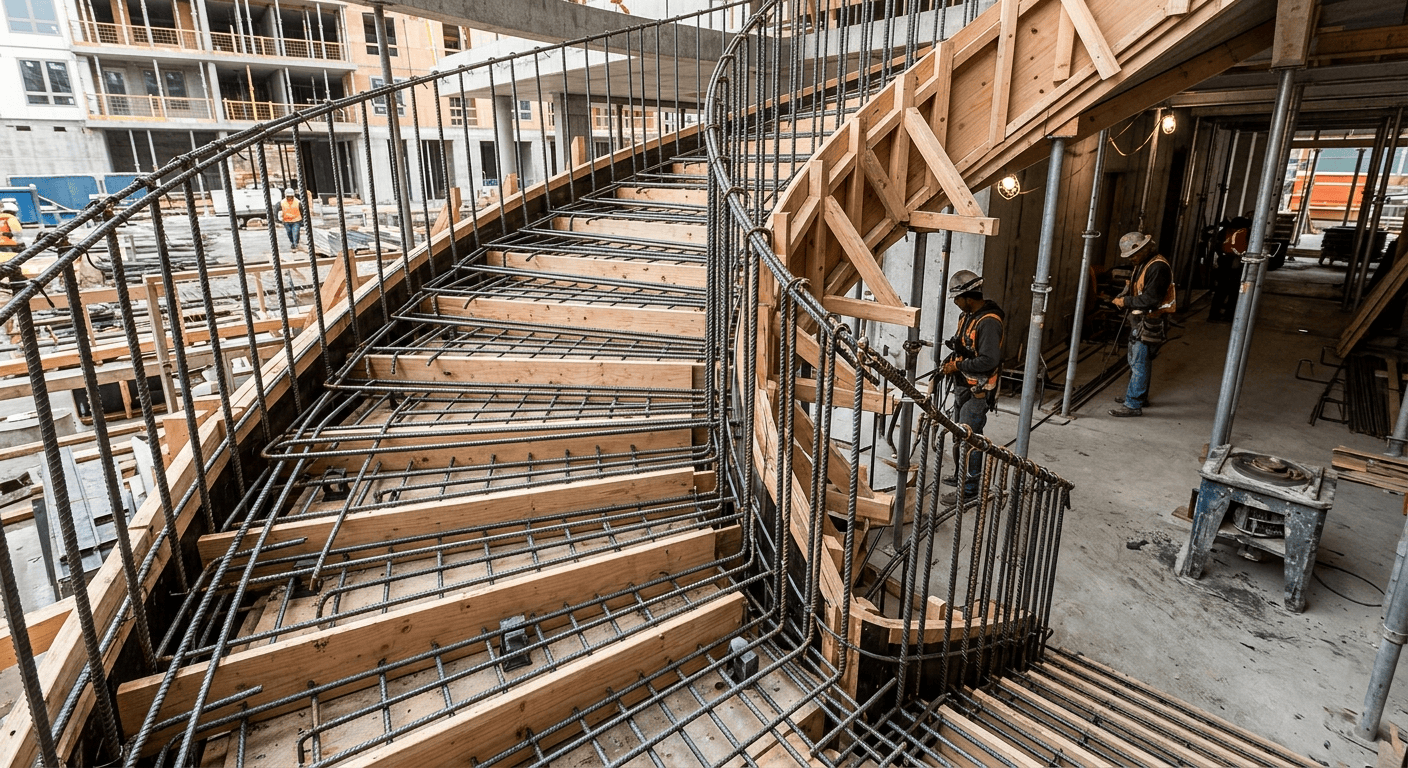

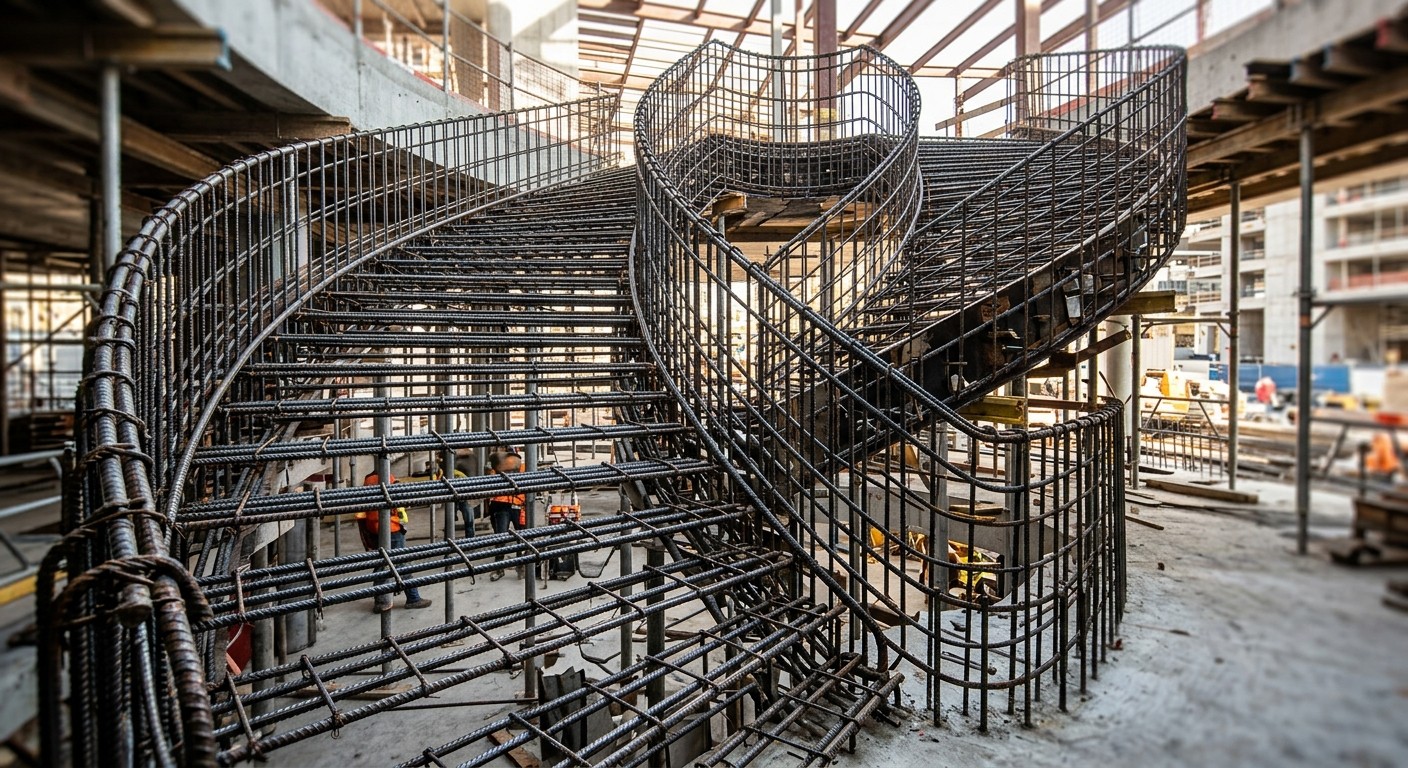

نحوه میلگردگذاری راه پله بتنی چگونه است؟

اجرای آرماتوربندی راه پله باید با هماهنگی میان نقشه‌های سازه، معماری و جزئیات اجرایی انجام شود. مراحل زیر، روند کلی کار را توضیح می‌دهند اما ابعاد، قطر میلگرد و فواصل نصب باید از نقشه مصوب پروژه استخراج شوند.

بررسی نقشه‌های اجرایی

پیش از شروع آرماتوربندی، نقشه‌های سازه باید از نظر نوع پله، ضخامت دال، محل پاگردها، تکیه‌گاه‌ها و جزئیات اتصال بررسی شوند.

در این مرحله، لازم است نوع سیستم باربر مشخص شود؛ زیرا راه پله ممکن است به‌صورت دال شیب‌دار، پله متکی بر تیرهای شمشیری یا سیستم دیگری طراحی شده باشد.

همچنین، قطر میلگرد، فاصله آرماتورها، طول مهاری، محل وصله‌ها و پوشش بتن باید از روی نقشه و مشخصات فنی پروژه کنترل شوند. در صورت وجود مغایرت میان نقشه‌ها یا شرایط واقعی اجرا، موضوع باید پیش از ادامه کار به مهندس طراح یا مسئول فنی ارجاع داده شود.

اجرای قالب‌بندی راه پله

پس از تعیین ابعاد و هندسه پله، قالب‌بندی بخش شیب‌دار و پاگردها اجرا می‌شود. قالب باید توانایی تحمل وزن بتن تازه، میلگردها و بارهای اجرایی را داشته باشد و از تغییر شکل نامطلوب جلوگیری کند.

شیب مسیر، ارتفاع و عرض پله‌ها و تراز پاگردها باید با نقشه‌های معماری مطابقت داشته باشند. هرگونه خطا در قالب‌بندی می‌تواند بر ابعاد نهایی پله و کیفیت بتن‌ریزی تأثیر بگذارد.

پیش از نصب میلگرد، قالب‌ها و تکیه‌گاه‌های آن‌ها باید از نظر پایداری و ابعاد کنترل شوند.

نصب میلگردهای اصلی

پس از آماده‌شدن قالب، میلگردهای اصلی مطابق نقشه در محل تعیین‌شده قرار می‌گیرند. در پله‌های دال‌مانند، این آرماتورها اغلب در راستای طول دهانه یا امتداد شیب اجرا می‌شوند.

نکته مهم این است که محل قرارگیری میلگردهای اصلی باید با توجه به ناحیه کششی عضو تعیین شود. در دهانه‌های ساده، آرماتورهای کششی معمولاً در قسمت زیرین دال قرار می‌گیرند اما در نواحی دارای تکیه‌گاه گیردار یا پیوسته، ممکن است آرماتورهای بالایی برای تحمل لنگر منفی ضروری باشند.

میلگردها باید به‌گونه‌ای مهار شوند که هنگام رفت‌وآمد نیروهای اجرایی یا بتن‌ریزی از موقعیت طراحی خارج نشوند.

نصب میلگردهای توزیعی

پس از قرارگیری آرماتورهای اصلی، میلگردهای توزیعی طبق نقشه نصب می‌شوند. این میلگردها معمولاً عمود بر آرماتورهای اصلی قرار دارند و با سیم آرماتوربندی به شبکه متصل می‌شوند.

در این مرحله، فاصله میلگردها، نظم شبکه و امکان عبور مناسب بتن میان آرماتورها اهمیت زیادی دارد. تراکم بیش از حد میلگرد می‌تواند بتن‌ریزی و تراکم بتن را دشوار کند.

فاصله آرماتورها نباید به‌صورت تجربی تعیین شود بلکه باید با الزامات طراحی و ضوابط اجرایی مطابقت داشته باشد.

آرماتوربندی پاگرد و اتصالات

پس از اجرای شبکه میلگرد دال پله، آرماتورهای پاگرد و نواحی اتصال مطابق نقشه نصب می‌شوند. در این مرحله، باید طول مهاری، محل خم‌ها و وضعیت آرماتورهای تقویتی کنترل شود.

یکی از خطاهای رایج در اجرای راه پله، نادیده‌گرفتن جزئیات اتصال پله به پاگرد است. این بخش ممکن است در انتقال نیرو و عملکرد یکپارچه سازه نقش مهمی داشته باشد.

بنابراین، میلگردهای اتصال نباید بدون تأیید مهندس طراح کوتاه شوند، تغییر شکل داده شوند یا از محل تعیین‌شده در نقشه جابه‌جا شوند.

کنترل پوشش بتن و تثبیت میلگردها

پوشش بتن، فاصله میان سطح بیرونی میلگرد و سطح بتن است که برای محافظت از فولاد در برابر خوردگی، تأمین چسبندگی مناسب و دستیابی به دوام موردنیاز اهمیت دارد.

برای حفظ پوشش بتن، از اسپیسرهای مناسب استفاده می‌شود. نوع و فاصله اسپیسرها باید متناسب با شرایط اجرا، وزن شبکه آرماتور و مشخصات پروژه باشد.

همچنین، شبکه میلگرد باید به اندازه کافی پایدار باشد تا هنگام بتن‌ریزی جابه‌جا نشود. قرار دادن سنگ، تکه‌های آجر یا مصالح نامناسب به‌عنوان جایگزین اسپیسر، روش اجرایی قابل اتکایی نیست.

بازرسی نهایی پیش از بتن‌ریزی

پیش از بتن‌ریزی، میلگردگذاری راه پله باید توسط عوامل مسئول کنترل شود. این بازرسی شامل بررسی قطر و فاصله آرماتورها، طول مهاری، محل وصله‌ها، پوشش بتن و انطباق اجرا با نقشه است.

همچنین، باید از تمیزبودن سطح میلگردها و نبود گل‌ولای، روغن یا مواد سست و جداشونده اطمینان حاصل شود.

پس از تأیید آرماتوربندی، بتن‌ریزی باید مطابق روش اجرایی پروژه انجام شود تا از ایجاد حفره، کرموشدگی و جابه‌جایی میلگردها جلوگیری شود.

نحوه میلگردگذاری پاگرد راه پله

پاگرد یکی از بخش‌های مهم در سیستم سازه‌ای راه پله است و نحوه آرماتوربندی آن به شرایط تکیه‌گاهی و مسیر انتقال بار بستگی دارد.

در برخی ساختمان‌ها، پاگرد به تیرهای اطراف متکی است در برخی دیگر، پاگرد به‌صورت دال متصل به دال شیب‌دار طراحی می‌شود. این تفاوت باعث می‌شود آرایش آرماتورهای اصلی و تقویتی در هر پروژه متفاوت باشد.

برای میلگردگذاری صحیح پاگرد، باید موارد زیر بررسی شوند:

• نوع تکیه‌گاه‌ها و نحوه انتقال بار

• جهت دهانه و محل ایجاد لنگرهای مثبت و منفی

• ضخامت دال پاگرد و مشخصات بتن

• طول مهاری میلگردهای متصل به دال پله

• محل آرماتورهای تقویتی و جزئیات اتصال به تیرها

• پوشش بتن و فاصله مجاز میان میلگردها

در نواحی اتصال پاگرد به پله، باید پیوستگی موردنیاز آرماتورها طبق نقشه حفظ شود. اجرای صحیح این بخش از تمرکز تنش‌های نامطلوب و ایجاد ترک‌های ناشی از جزئیات اجرایی نامناسب جلوگیری می‌کند.

قطر و فاصله میلگرد در راه پله چقدر است؟

قطر و فاصله میلگرد راه پله از جمله پرسش‌های رایج در اجرای ساختمان هستند اما برای این دو پارامتر نمی‌توان یک عدد ثابت را برای تمام پله‌ها تجویز کرد.

مقدار آرماتور موردنیاز به عواملی مانند طول دهانه، ضخامت دال، شرایط تکیه‌گاهی، بارهای وارده، مقاومت بتن، مقاومت تسلیم فولاد و الزامات آیین‌نامه‌ای بستگی دارد.

برای مثال، ممکن است دو راه پله با عرض یکسان به دلیل تفاوت در دهانه یا نوع اتصال به پاگرد، به آرایش میلگرد متفاوتی نیاز داشته باشند.

در زمان خرید میلگرد برای اجرای راه پله، بهتر است ابتدا فهرست آرماتورهای موردنیاز از روی نقشه سازه استخراج شود. این کار به برآورد دقیق‌تر وزن میلگرد و کنترل هزینه خرید کمک می‌کند.

همچنین، افزایش خودسرانه قطر میلگرد یا کاهش فاصله آن‌ها بدون بررسی طراحی می‌تواند مشکلاتی در تراکم آرماتورها، بتن‌ریزی و طول مهاری ایجاد کند. هرگونه تغییر در مشخصات میلگرد باید با تأیید مهندس طراح انجام شود.

چه نوع میلگردی برای راه پله مناسب است؟

انتخاب میلگرد مناسب برای راه پله به مشخصات سازه و استانداردهای پروژه بستگی دارد. در بازار ایران، میلگردهای آجدار در گریدهای مختلف عرضه می‌شوند که از نظر خواص مکانیکی، شکل آج و قابلیت شکل‌دهی تفاوت دارند.

در انتخاب میلگرد باید به چند عامل مهم توجه کرد:

گرید میلگرد: مقاومت تسلیم و سایر خواص مکانیکی فولاد باید با مشخصات درج‌شده در نقشه و محاسبات سازه مطابقت داشته باشند.

قطر و وزن میلگرد: قطر اسمی و وزن محصول باید با فهرستوفر و مشخصات اجرایی پروژه هماهنگ باشند.

کیفیت سطح: وجود ترک، پوسته‌های سست، خوردگی عمیق یا آسیب‌های مؤثر بر سطح مقطع باید بررسی شود.

قابلیت خم‌کاری و جوشکاری: خم‌کاری میلگرد باید مطابق ضوابط اجرایی انجام شود. جوشکاری نیز فقط در صورت مناسب‌بودن مشخصات فولاد و تأیید روش اجرایی مجاز است.

استاندارد و گواهی کیفیت: بررسی مدارک محصول و انطباق آن با الزامات پروژه، به‌ویژه در اعضای سازه‌ای، اهمیت زیادی دارد.

فولاد فیدار با تمرکز بر حوزه محصولات فولادی، می‌تواند یکی از منابع بررسی و استعلام مشخصات میلگرد برای خریداران باشد. با این حال، انتخاب نهایی میلگرد باید بر اساس نقشه سازه و استاندارد موردنیاز پروژه صورت گیرد.

اشتباهات رایج در میلگردگذاری راه پله

اجرای نادرست آرماتوربندی ممکن است باعث افت کیفیت سازه، ایجاد ترک یا دشواری در بتن‌ریزی شود. شناخت خطاهای رایج به کنترل بهتر فرایند اجرا کمک می‌کند.

جابه‌جایی میلگردهای اصلی

قرارگرفتن میلگرد در موقعیتی متفاوت از محل طراحی می‌تواند بازوی داخلی و ظرفیت خمشی عضو را تغییر دهد. بنابراین، تثبیت آرماتورها و استفاده از اسپیسر مناسب اهمیت زیادی دارد.

رعایت‌نکردن طول مهاری

میلگرد باید در محل اتصال، طول مهاری موردنیاز را تأمین کند. کوتاه‌کردن میلگرد یا تغییر محل خم آن بدون تأیید فنی می‌تواند انتقال نیرو را مختل کند.

نادیده‌گرفتن آرماتورهای تقویتی

در برخی نواحی، به‌ویژه اطراف تکیه‌گاه‌ها و محل اتصال پاگرد، آرماتورهای تقویتی برای تحمل نیروهای طراحی ضروری هستند. حذف این میلگردها می‌تواند عملکرد سازه را تحت تأثیر قرار دهد.

پوشش بتن نامناسب

کمبود پوشش بتن می‌تواند دوام میلگرد را کاهش دهد و خطر خوردگی را افزایش دهد. از طرف دیگر، قرارگیری نامناسب شبکه آرماتور ممکن است باعث تغییر فاصله میلگرد از سطح بتن شود.

تراکم بیش از حد آرماتورها

تراکم نامناسب میلگردها می‌تواند عبور بتن و تراکم صحیح آن را دشوار کند. به همین دلیل، فاصله‌گذاری باید به‌گونه‌ای باشد که هم الزامات سازه‌ای تأمین شود و هم امکان اجرای بتن با کیفیت مناسب وجود داشته باشد.

تغییر مشخصات میلگرد بدون تأیید مهندسی

تغییر قطر، فاصله، محل وصله یا طول مهاری میلگرد بر اساس تجربه شخصی، بدون بررسی محاسباتی، می‌تواند ایمنی سازه را تحت تأثیر قرار دهد. هرگونه تغییر باید از مسیر فنی و با تأیید مسئول طراحی انجام شود.

برآورد مقدار میلگرد موردنیاز برای راه پله

برآورد مقدار میلگرد یکی از مراحل مهم پیش از خرید مصالح است. مقدار میلگرد موردنیاز به ابعاد پله، ضخامت دال، تعداد و طول دهانه‌ها، ابعاد پاگرد و جزئیات آرماتوربندی وابسته است.

برای محاسبه مقدار میلگرد، ابتدا باید نقشه آرماتوربندی بررسی شود و تعداد، قطر و طول هر گروه از میلگردها مشخص شود. سپس وزن هر گروه براساس طول و وزن واحد طول میلگرد محاسبه خواهد شد.

وزن تقریبی میلگرد را می‌توان با استفاده از رابطه زیر برآورد کرد:

وزن میلگرد = طول کل میلگرد × وزن واحد طول

وزن واحد طول باید با قطر اسمی و مشخصات محصول مطابقت داشته باشد. برای محاسبات اولیه می‌توان از جدول وزن میلگرد استفاده کرد، اما در سفارش نهایی باید مشخصات واقعی محصول و فهرستوفر پروژه ملاک قرار گیرد.

همچنین، میزان پرت ناشی از برش و خم‌کاری باید متناسب با نقشه برش و شرایط اجرایی برآورد شود. تعیین یک درصد ثابت برای پرت در تمام پروژه‌ها دقیق نیست زیرا طول شاخه‌های قابل تأمین، نحوه چیدمان برش‌ها و جزئیات آرماتوربندی بر این مقدار تأثیر می‌گذارند.

جمع‌بندی

نحوه میلگردگذاری راه پله یکی از عوامل مهم در تأمین مقاومت، دوام و ایمنی سازه‌های بتن‌آرمه است. در این فرایند، میلگردهای اصلی، توزیعی و تقویتی باید براساس نقشه‌های اجرایی و محاسبات سازه در محل مناسب قرار گیرند.

مراحل آرماتوربندی شامل بررسی نقشه‌ها، قالب‌بندی، نصب میلگردهای اصلی و توزیعی، اجرای آرماتورهای پاگرد، کنترل پوشش بتن و بازرسی نهایی پیش از بتن‌ریزی است. رعایت طول مهاری، فاصله میلگردها و جزئیات اتصال نیز در کیفیت اجرای راه پله اهمیت زیادی دارد.

از آنجا که قطر و فاصله میلگردها به شرایط هر پروژه بستگی دارد، تعیین این مشخصات باید توسط مهندس طراح انجام شود. پس از مشخص‌شدن مقادیر موردنیاز، می‌توان برای خرید میلگرد و برآورد هزینه‌ها اقدام کرد.

در نهایت، انتخاب میلگرد استاندارد، اجرای اصولی آرماتوربندی و کنترل کیفیت پیش از بتن‌ریزی، سه عامل مهم در دستیابی به راه پله‌ای ایمن و بادوام هستند. برای بررسی مشخصات محصولات فولادی و برنامه‌ریزی تأمین مصالح، می‌توان از اطلاعات مجموعه فولاد فیدار استفاده کرد.
