انواع خم میلگرد

میلگرد یکی از مهم‌ترین مصالح مورد استفاده در سازه‌های بتن‌آرمه است و نقش اصلی آن، تأمین مقاومت کششی و کمک به افزایش یکپارچگی بتن در برابر نیروهای مختلف است. با این حال، میلگرد در بسیاری از بخش‌های سازه به شکل مستقیم قابل استفاده نیست و برای قرارگیری صحیح در تیرها، ستون‌ها، فونداسیون و سایر اجزای بتنی باید مطابق نقشه‌های اجرایی خم شود.

خم میلگرد فقط تغییر شکل یک شاخه فولادی نیست؛ بلکه یک فرآیند فنی است که باید با توجه به قطر میلگرد، نوع فولاد، زاویه خم، شعاع خم و کاربرد نهایی انجام شود. اجرای نادرست خمکاری می‌تواند باعث ایجاد ترک، کاهش سطح مقطع مؤثر یا تغییر رفتار مکانیکی میلگرد شود.

در این مقاله از فولادفیدار، انواع خم میلگرد، روش‌های متداول خمکاری، کاربرد هر نوع خم و نکات مهمی که هنگام اجرای آن باید مورد توجه قرار گیرد را بررسی می‌کنیم.

خم میلگرد چیست؟

خم میلگرد به فرآیندی گفته می‌شود که طی آن شاخه یا قطعه‌ای از میلگرد با استفاده از تجهیزات مخصوص، به زاویه و شکل مشخصی درمی‌آید. این عملیات معمولاً بر اساس نقشه‌های سازه‌ای انجام می‌شود تا میلگرد بتواند در محل تعیین‌شده قرار بگیرد و عملکرد مورد انتظار را در سازه داشته باشد.

شکل خم میلگرد می‌تواند ساده یا پیچیده باشد. برای مثال، یک میلگرد ممکن است فقط در یک نقطه با زاویه مشخص خم شود، در حالی که در برخی قطعات مانند خاموت، میلگرد دارای چندین خم متوالی است.

در نتیجه، انتخاب نوع خم به عواملی مانند قطر میلگرد، محل استفاده، نوع آرماتور، جزئیات نقشه سازه و روش اجرای پروژه بستگی دارد.

چرا میلگرد را خم می‌کنند؟

استفاده از میلگرد خم‌شده دلایل مختلفی دارد. یکی از مهم‌ترین دلایل، ایجاد شکل مناسب برای قرارگیری آرماتور در بتن است. در بسیاری از قطعات سازه‌ای، آرماتورها باید در قسمت‌های مختلف تغییر مسیر داشته باشند تا بتوانند نیروهای واردشده را به شکل مناسبی تحمل کنند.

برخی از مهم‌ترین دلایل خم کردن میلگرد عبارت‌اند از:

• ساخت خاموت و سنجاقی

• ایجاد قلاب در انتهای میلگرد

• تأمین مهاری مناسب میلگرد

• ساخت آرماتورهای مورد استفاده در تیر و ستون

• اجرای آرماتورهای فونداسیون

• اتصال و درگیر کردن بهتر میلگرد با بتن

• ایجاد فرم مناسب برای آرماتورهای سازه‌ای

• هماهنگ کردن شکل میلگرد با هندسه عضو بتنی

به همین دلیل، خمکاری صحیح یکی از مراحل مهم آماده‌سازی میلگرد در پروژه‌های ساختمانی محسوب می‌شود.

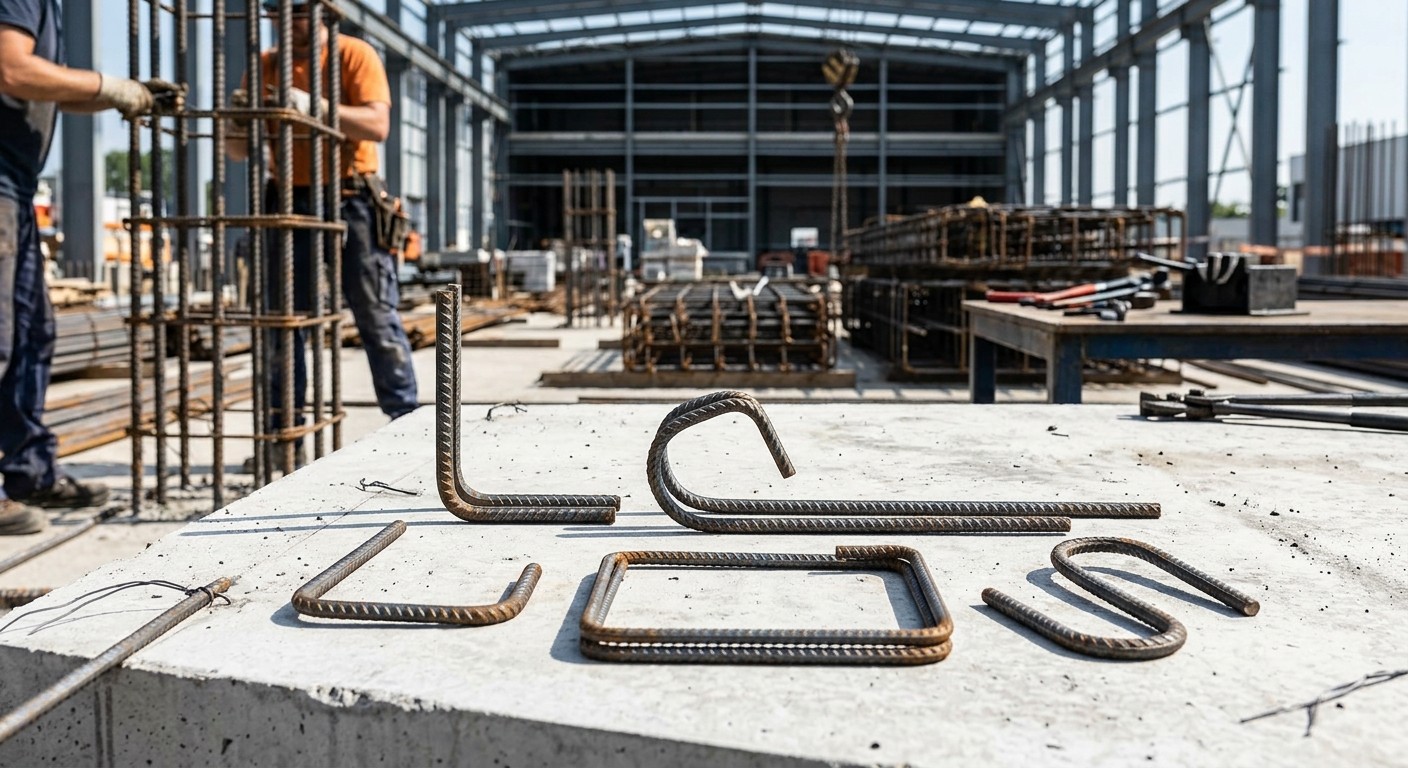

انواع خم میلگرد

با توجه به شکل نهایی و کاربرد آرماتور، خم میلگرد را می‌توان در چند گروه اصلی بررسی کرد. هر یک از این خم‌ها برای شرایط خاصی استفاده می‌شوند و نحوه اجرای آن‌ها نیز می‌تواند متفاوت باشد.

خم ۹۰ درجه میلگرد

خم ۹۰ درجه یکی از رایج‌ترین انواع خمکاری میلگرد است. در این حالت، مسیر میلگرد نسبت به محور اولیه خود به اندازه ۹۰ درجه تغییر می‌کند.

این نوع خم در ساخت برخی خاموت‌ها، آرماتورهای تیر و ستون و همچنین قسمت‌هایی که نیاز به تغییر جهت میلگرد دارند، مورد استفاده قرار می‌گیرد.

البته اجرای خم ۹۰ درجه به معنای خم کردن میلگرد در هر نقطه و با هر شعاعی نیست. شعاع خم باید متناسب با قطر میلگرد و الزامات اجرایی انتخاب شود.

اگر عملیات خمکاری با تجهیزات نامناسب انجام شود، ممکن است در ناحیه خم تنش‌های موضعی ایجاد شود. به همین دلیل، در پروژه‌های حرفه‌ای معمولاً از دستگاه‌های مخصوص خم میلگرد استفاده می‌شود.

خم ۱۳۵ درجه میلگرد

خم ۱۳۵ درجه بیشتر در ساخت خاموت‌ها و برخی آرماتورهای مورد استفاده در ستون‌ها و تیرها دیده می‌شود. این خم باعث می‌شود انتهای آرماتور شکل مناسبی برای مهار در بتن داشته باشد.

خاموت یکی از مهم‌ترین کاربردهای خم ۱۳۵ درجه است. خاموت‌ها وظیفه مهمی در کنترل و محصورشدگی آرماتورهای طولی دارند و شکل صحیح خم آن‌ها می‌تواند در عملکرد مناسب آرماتوربندی مؤثر باشد.

به همین دلیل، هنگام تولید خاموت از میلگرد باید به زاویه خم، طول قسمت مستقیم انتهایی و ابعاد نهایی خاموت توجه شود.

خم ۱۸۰ درجه میلگرد

در خم ۱۸۰ درجه، میلگرد تقریباً به سمت مخالف مسیر اولیه خود برمی‌گردد. این نوع خم معمولاً برای ایجاد قلاب و تأمین مهاری مناسب در شرایط مشخص استفاده می‌شود.

خم ۱۸۰ درجه به شعاع خم بیشتری نسبت به یک تغییر جهت ساده نیاز دارد و اجرای آن باید با تجهیزات مناسب انجام شود. اعمال نیروی بیش از حد یا استفاده از روش‌های غیراصولی می‌تواند به میلگرد آسیب وارد کند.

در چنین شرایطی، توجه به مشخصات فنی میلگرد اهمیت زیادی دارد؛ زیرا همه میلگردها را نمی‌توان با یک روش و یک شعاع یکسان خم کرد.

خم خاموت

خاموت یکی از شناخته‌شده‌ترین آرماتورهای خم‌کاری‌شده در سازه‌های بتن‌آرمه است. برای ساخت خاموت معمولاً از میلگردهایی با قطر نسبتاً کمتر از میلگردهای اصلی استفاده می‌شود.

خاموت‌ها پس از خمکاری به شکل‌های مختلفی مانند مربع، مستطیل یا فرم‌های متناسب با هندسه عضو سازه‌ای درمی‌آیند.

در ساخت خاموت باید چند موضوع به‌صورت هم‌زمان کنترل شود:

• ابعاد داخلی خاموت

• قطر میلگرد

• زاویه خم گوشه‌ها

• طول قسمت‌های مستقیم

• شکل و ابعاد نهایی

• نحوه بسته شدن خاموت

• جزئیات مشخص‌شده در نقشه سازه

کوچک‌ترین خطا در ابعاد خاموت می‌تواند باعث شود آرماتور به‌درستی داخل قالب قرار نگیرد. بنابراین، خمکاری میلگرد برای ساخت خاموت باید با دقت کافی انجام شود.

خم سنجاقی

سنجاقی نیز یکی از آرماتورهای خم‌شده مورد استفاده در بتن‌آرمه است. این نوع آرماتور معمولاً برای ایجاد ارتباط و مهار مناسب میان بخش‌های مختلف آرماتوربندی استفاده می‌شود.

شکل دقیق سنجاقی، تعداد خم‌ها و ابعاد آن باید بر اساس نقشه اجرایی مشخص شود. در زمان ساخت سنجاقی، کنترل زاویه خم و طول قسمت‌های مستقیم اهمیت زیادی دارد.

استفاده از میلگرد مناسب و خمکاری دقیق باعث می‌شود آرماتور تولیدشده در محل تعیین‌شده قرار بگیرد و نیاز به اصلاحات اضافی در زمان آرماتوربندی کاهش پیدا کند.

خم قلاب‌دار میلگرد

یکی دیگر از حالت‌های رایج خمکاری، ایجاد قلاب در انتهای میلگرد است. قلاب باعث می‌شود طول مهاری و نحوه درگیری میلگرد با بتن مطابق جزئیات طراحی تأمین شود.

قلاب‌ها می‌توانند با زاویه‌های مختلف طراحی شوند و شکل آن‌ها به نوع آرماتور و محل استفاده بستگی دارد.

نکته مهم این است که قلاب نباید صرفاً بر اساس شکل ظاهری ساخته شود. طول قسمت مستقیم، زاویه خم و شعاع خم همگی باید مطابق الزامات طراحی و اجرایی باشند.

تفاوت خم میلگرد دستی و ماشینی

خمکاری میلگرد را می‌توان به روش‌های مختلف انجام داد، اما در پروژه‌های ساختمانی معمولاً استفاده از دستگاه‌های خم‌کن میلگرد دقت و سرعت بیشتری ایجاد می‌کند.

خمکاری دستی

در پروژه‌های کوچک یا برای برخی کارهای محدود ممکن است از روش‌های دستی استفاده شود. این روش معمولاً به نیروی انسانی بیشتری نیاز دارد و کنترل یکنواختی خم‌ها در آن دشوارتر است.

اگر تعداد زیادی میلگرد با ابعاد یکسان وجود داشته باشد، خمکاری دستی می‌تواند باعث ایجاد اختلاف در اندازه و زاویه خم‌ها شود.

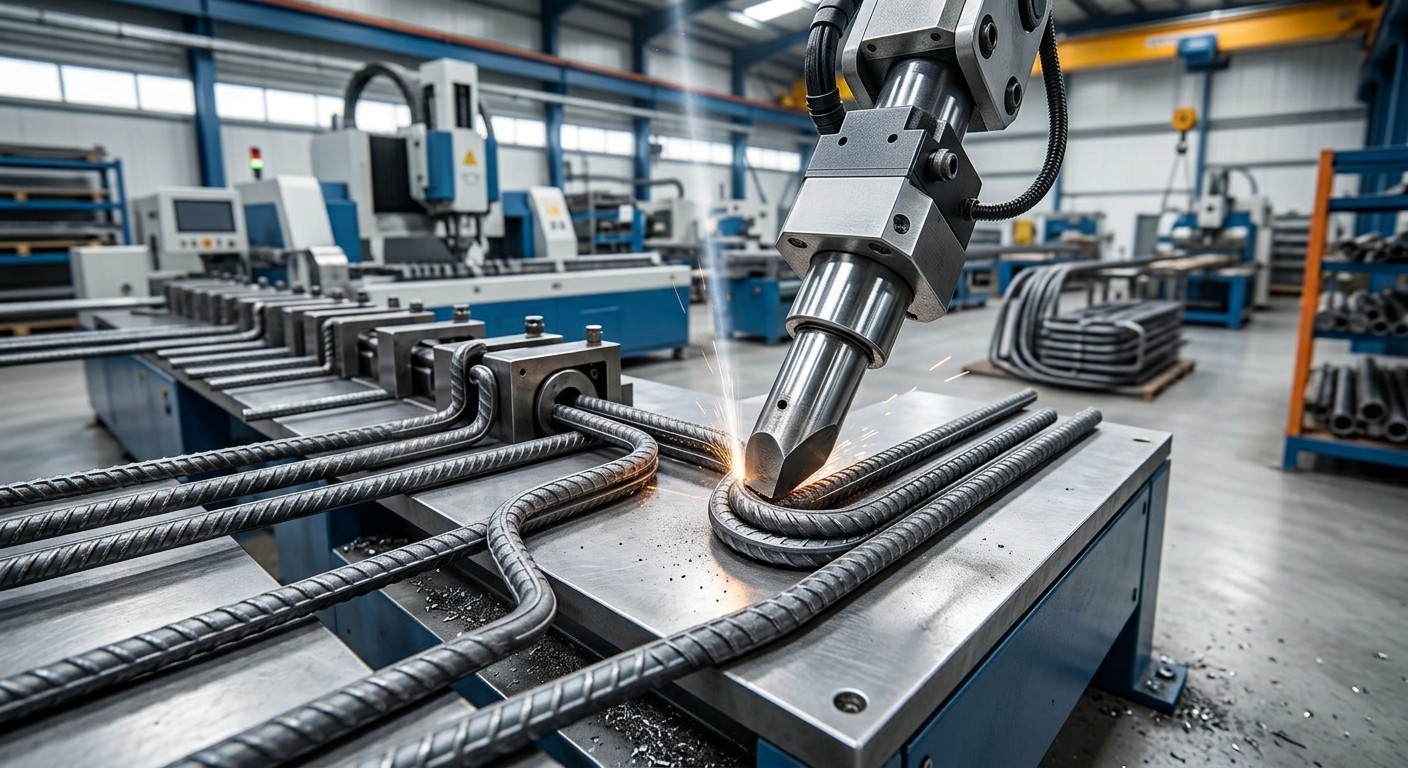

خمکاری ماشینی

دستگاه خم میلگرد امکان کنترل بهتر زاویه و شعاع خم را فراهم می‌کند. در پروژه‌های بزرگ که تعداد زیادی میلگرد باید با ابعاد مشابه خم شوند، استفاده از دستگاه باعث افزایش سرعت و یکنواختی عملیات می‌شود.

همچنین در خمکاری ماشینی می‌توان تنظیمات دستگاه را متناسب با قطر میلگرد و شکل مورد نیاز تغییر داد.

آیا همه میلگردها به یک شکل خم می‌شوند؟

خیر. نوع میلگرد، قطر آن و مشخصات مکانیکی فولاد در نحوه خمکاری تأثیرگذار است.

برای مثال، میلگردهای با قطر بیشتر معمولاً به تجهیزات قدرتمندتر و شعاع خم مناسب‌تری نیاز دارند. همچنین ویژگی‌های مکانیکی فولاد می‌تواند روی قابلیت خم‌پذیری آن تأثیر بگذارد.

به همین دلیل، نمی‌توان یک دستورالعمل ثابت را برای تمام انواع میلگرد در نظر گرفت.

پیش از خمکاری باید مشخص شود که میلگرد موردنظر چه مشخصات فنی دارد و در نقشه سازه چه شکل و ابعادی برای آن در نظر گرفته شده است.

تأثیر قطر میلگرد بر خمکاری

قطر یکی از مهم‌ترین پارامترها در خم میلگرد است. با افزایش قطر، اجرای خم نیازمند توجه بیشتری به شعاع خم و تجهیزات مورد استفاده خواهد بود.

میلگردهای قطور در هنگام خمکاری نیروی بیشتری نیاز دارند و نمی‌توان آن‌ها را مانند میلگردهای نازک خم کرد. استفاده از دستگاه نامناسب یا اعمال نیروی بیش از حد می‌تواند باعث آسیب دیدن سطح میلگرد یا ایجاد تغییر شکل نامطلوب شود.

بنابراین هنگام خرید میلگرد برای پروژه باید علاوه بر قیمت و وزن، مشخصات فنی و کاربرد موردنظر نیز بررسی شود.

شعاع خم میلگرد چیست؟

شعاع خم به فاصله مرکز قوس ایجادشده تا سطح یا محور مربوط به خم گفته می‌شود و یکی از پارامترهای مهم در طراحی و اجرای خمکاری است.

اگر میلگرد با شعاع بسیار کوچک خم شود، فشار و تنش بیشتری در ناحیه خم ایجاد می‌شود. به همین دلیل، برای هر نوع میلگرد و قطر آن باید شعاع خم مناسب در نظر گرفته شود.

شعاع خم به عواملی مانند قطر میلگرد، نوع فولاد، زاویه خم و الزامات استاندارد یا نقشه اجرایی بستگی دارد.

اشتباهات رایج هنگام خم کردن میلگرد

برخی خطاها در فرآیند خمکاری می‌توانند کیفیت نهایی آرماتور را کاهش دهند. از مهم‌ترین اشتباهات می‌توان به موارد زیر اشاره کرد:

خم کردن میلگرد در دمای نامناسب

در شرایط اجرایی معمول، خمکاری سرد میلگرد با تجهیزات مناسب انجام می‌شود. گرم کردن میلگرد بدون بررسی الزامات فنی می‌تواند ویژگی‌های فولاد را تغییر دهد و به همین دلیل نباید به‌صورت خودسرانه انجام شود.

خمکاری در محل نامناسب

محل خم میلگرد باید مطابق نقشه مشخص شود. تغییر دادن محل خم بدون تأیید فنی می‌تواند باعث تغییر شکل آرماتور و نحوه انتقال نیرو شود.

استفاده از شعاع خم نامناسب

شعاع بیش از حد کوچک می‌تواند باعث ایجاد تنش‌های موضعی در محل خم شود. بنابراین انتخاب قطر و ابعاد صحیح ابزار خمکاری اهمیت زیادی دارد.

خم و بازخم کردن مکرر

باز کردن خم ایجادشده و خم کردن دوباره میلگرد می‌تواند روی عملکرد و کیفیت آن تأثیر منفی بگذارد. به همین دلیل بهتر است ابعاد و محل خم پیش از شروع عملیات با دقت بررسی شوند.

نقش خم میلگرد در اجرای سازه

عملکرد صحیح بسیاری از آرماتورهای سازه‌ای به شکل و موقعیت دقیق آن‌ها وابسته است. برای مثال، خاموتی که ابعاد یا زاویه خم آن با نقشه مطابقت نداشته باشد، ممکن است به‌درستی در محل خود قرار نگیرد.

در تیرها و ستون‌ها، شکل مناسب آرماتورها به حفظ موقعیت آن‌ها در زمان بتن‌ریزی کمک می‌کند. در فونداسیون نیز برخی میلگردها برای ایجاد مهاری مناسب نیاز به خم شدن دارند.

بنابراین خمکاری را نباید یک مرحله ساده و صرفاً اجرایی در نظر گرفت؛ این فرآیند بخشی از آماده‌سازی آرماتور برای ایفای نقش سازه‌ای آن است.

جمع‌بندی

خم میلگرد یکی از مراحل مهم در آماده‌سازی آرماتورها برای اجرای سازه‌های بتن‌آرمه است. این عملیات می‌تواند به شکل‌های مختلفی مانند خم ۹۰، ۱۳۵ و ۱۸۰ درجه، خم خاموت، سنجاقی و قلاب انجام شود.

انتخاب نوع خم به کاربرد آرماتور، قطر میلگرد، مشخصات فولاد، نقشه سازه و الزامات اجرایی بستگی دارد. همچنین شعاع خم، محل خم و روش اجرای آن باید با دقت کنترل شود تا از ایجاد آسیب در میلگرد جلوگیری شود.

در نهایت، کیفیت میلگرد اولیه نیز اهمیت زیادی دارد. به همین دلیل هنگام تهیه محصولات فولادی بهتر است علاوه بر قیمت، مشخصات فنی، استاندارد و قابلیت استفاده محصول در پروژه را نیز بررسی کنید. برای بررسی و خرید انواع محصولات فولادی، می‌توانید محصولات و شرایط تأمین فولادفیدار را نیز در نظر داشته باشید.
