سقف وافل چیست و چه کاربردی دارد؟
شاید تا به حال نام سقف وافل را نشنیده باشید و ندانید که چیست و در چه مواقعی از آن استفاده می شود. سقف وافل یک نوع سازه بتنی می باشد که به کمک بتن مسلح ساخته می شود. همان طور که از نام آن مشخص است، این سقف ظاهری همانند نان وافل داشته و پنجره ای شکل می باشد. لازم به ذکر است تا بدانید که علت اصلی نام گذاری آن نیز همین ظاهر او است. از سقف های وافل معمولا در مکان هایی که ارتفاع آن ها بیش از 12 متر باشد همانند: فرودگاه ها، سالن ها و ایستگاه های مترو و .... استفاده می کنند. برای آشنایی بیشتر با این سقف، در ادامه مقاله با ما همراه باشید.
آشنایی کامل با سقف وافل و تاریخچه استفاده از آن
همان طور که در بخش ابتدایی مقاله بیان کردیم، سقف وافل به نوعی یک سازه بتنی محسوب می شود که ظاهری همانند پنجره های شبکه ای دارد. لازم به ذکر است تا بدانید که این سقف با نام دیگر سقف مشبک نیز شناخته می شود. این سقف مزیت های زیادی دارد که تمامی آن ها سبب اصلی ترغیب سازندگان می باشند. برای ساختن سقف وافل، از قالب های وافل استفاده می کنند تا از طریق آن وزن کلی سازه را کاهش دهند. برخی از مهم ترین این مزیت ها شامل: ظاهری زیبا، مدرن بودن، افزایش مقاومت سازه، افزایش ایمنی سازه، مزایای اقتصادی و .... می باشند.

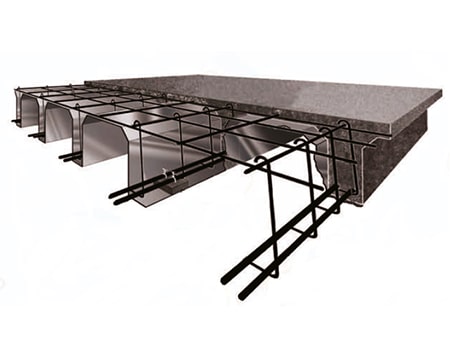

به یاد داشته باشید که سقف های وافل به طور کلی به دو نوع سقف وافل یک طرفه و سقف وافل دو طرفه تقسیم می شوند. سقف های وافل یک طرفه، معمولا در دهانه های کوتاه استفاده شده و قالب آن ها به شکل مستطیل می باشد. در مقابل، از سقف های وافل دو طرفه در دهانه های بلند استفاده شده و قالب های آن ها به صورت قابلمه ای می باشند. به عبارتی دیگر می توان بیان کرد که اگر نسبت طول دهانه به عرض آن بیشتر از 2 متر باشد، اما، نسبت طول دهانه به عرض آن کمتر از 2 باشد، از سقف وافل یک طرفه استفاده می کنند.
تاریخچه استفاده از سقف وافل
ساخت و استفاده از سقف وافل اولین بار در ابتدای قرن 19 میلادی در کشورهای آمریکایی و اروپایی انجام شد. پس از آن، به دلیل مزایای مختلفی که این نوع سقف دارد، مهندسان ساخت و ساز از آن به طور چشمگیری استفاده کردند. به یاد داشته باشید که تاریخچه استفاده از سقف وافل در کشورمان ایران به دوره هخامنشیان یعنی به 2500 سال قبل باز می گردد. بر اساس آثاری که از آن زمان به جای مانده است می توان بیان کرد که سقف بنای تخت جمشید از الوارهای چوبی متعامد تشکیل شده بود که به نوعی وافل به حساب می آیند.
مراحل و روش های اجرای سقف وافل
هم اکنون که با سقف وافل و تاریخچه استفاده از آن آشنا شدید، بهتر است بدانید که برای اجرای این سقف، افراد باید مراحلی را طی کنند که هر کدام از این مراحل، اهمیت بسزایی دارند و نمی توان هیچ یک را حذف کرد. مراحل و روش های اجرای سقف وافل، به شرح زیر می باشند:
مرحله اول، زیر سازی سقف وافل
در مرحله اول، افراد باید عملیات زیر سازی را انجام دهند. این مرحله، نسبت به سایر مراحل اهمیت زیادی دارد زیرا اگر این کار به درستی انجام نشود، استحکام سازه و ایمنی آن به شدت کاهش می یابد. مهندسان و پیمانکاران سقف وافل به مرحله زیر سازی سقف، شاسی کشی نیز می گویند. در این مرحله، جک ها باید به درستی در مکان های خود قرار گیرند. لازم به ذکر است تا بدانید که نصب جک ها مثل سقف تیرچه بلوک انجام شده و به قالب فلزی نیازی نیست. به یاد داشته باشید که در مرحله اول، زمینه را برای چیدن قالب های وافل بر طبق پلان قالب چینی، آماده می شود.

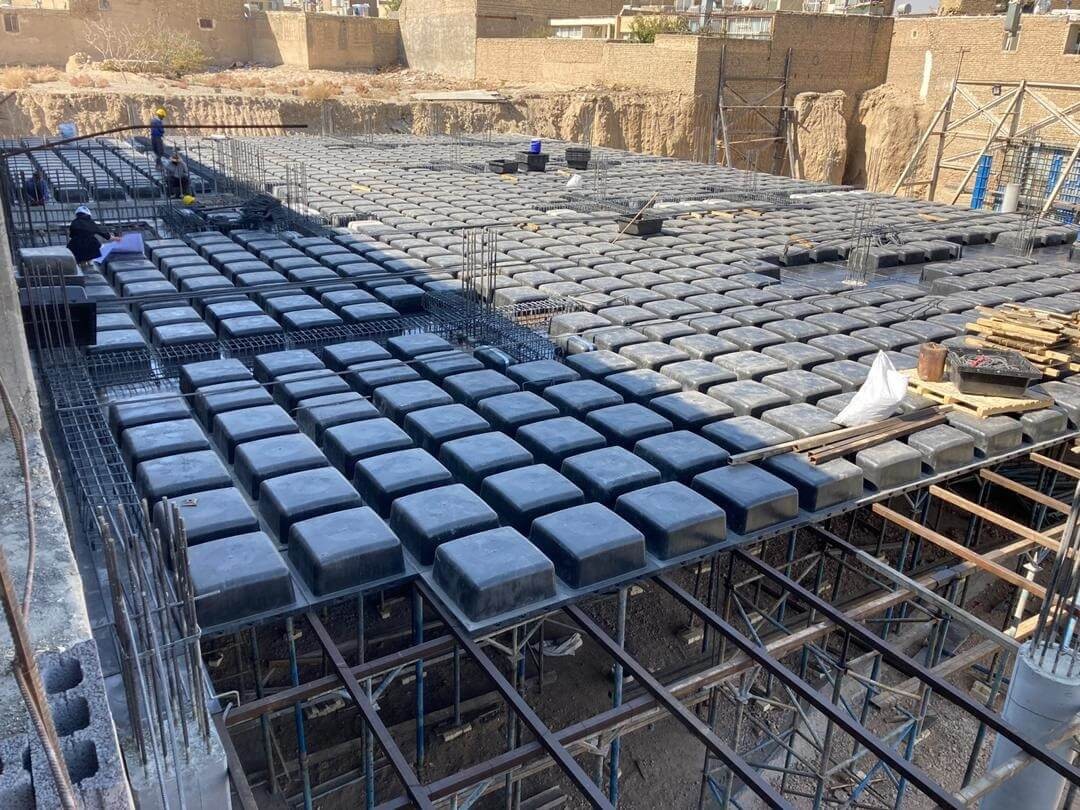

مرحله دوم، چیدن قالب های وافل و آرماتوربندی
پس از این که در مرحله اول جک ها به درستی در جای خود قرار گرفتند، جایگذاری قالب ها و چینش آن ها آغاز می شود. قالب های وافل همگی به صورت مستقیم روی قوطی های فلزی گذاشته می شوند و تمامی فضای مورد نیاز برای حفظ بتن تامین می نمایند. پس از جایگذاری درست هر یک از قالب های وافل، نوبت به عملیات میلگرد گذاری و آرماتور بندی می رسد. به دلیل استحکام بسیار زیاد قالب ها، در هنگام میلگرد گذاری و عبور و مرور آن ها، عوامل اجرایی بدون هیچ مشکل انجام می شوند. این اتفاق یک مزیت بزرگی دارد و آن هم کاهش مدت زمان اجرای سقف می باشد.
مرحله سوم، بتن ریزی سقف
پس از انجام دو مرحله پیشین، زمانی که همه چیز مهیا باشد، نوبت به بتن ریزی سقف فرا می رسد. برای انجام این کار، ابتدا کنترل های نهایی توسط مهندسین انجام می شود و در صورت تایید آن ها، بتن ریزی آغاز می شود. به یاد داشته باشید که این عملیات باید بر اساس نقشه و قوانین اجرایی هر سازه صورت گیرد.
مرحله چهار، قالب برداری
پس از بتن ریزی و گذشت چند روز از انجام این عملیات، نوبت به برداشتن قالب ها می رسد. افراد باید دقت کنند تا هیچ یک از قالب ها در بتن گیر نکنند، زیرا در این صورت اگر بخواهند آن ها را از بتن خارج کنند، ممکن است بتن دچار ترک خوردگی و یا شکستگی شود. به همین دلیل، باید عملیات قالب گذاری و برداشتن آن ها با دقت انجام شود. برخی از افراد فکر می کنند که قالب های وافل یک بار مصرف هستند و باید در بتن باقی بمانند. این تفکر کاملا نادرست است؛ زیرا، این قالب ها یک بار مصرف نیستند و می توان از آن ها به صورت متعددی استفاده کرد. به همین خاطر، باید در حفظ و نگهداری آن ها بسیار کوشا باشند. برای خرید یا اطلاع از قیمت قالب های وافل یا سایر قالب ها می توانید با همکاران ما در فولاد فیدار ارتباط برقرار کنید.
مرحله نهایی، نازک کاری سقف
پس از برداشتن قالب ها، نوبن به مرحله نهایی یعنی نازک کاری می رسد. در تعداد زیادی از سالن ها و اتاق ها برای اجرای این مرحله، از انواع سقف های کاذب استفاده می نمایند. اما، در سایر مکان ها نمای سقف به عنوان نمای اکسپوز و نهایی استفاده می کنند تا از طریق آن بتوانند طراحی های زیبا و چشم نوازی را در سقف ایجاد کرده و یا آن ها را نورپردازی کنند.
مزایا و معایب استفاده از سقف های وافل
هم اکنون که به طور کامل با سقف های وافل و نحوه اجرای آن ها آشنا شدید، ممکن است سوال کنید که استفاده از آن ها چه مزیت ها و معایبی را به همراه دارند؟ در پاسخ به سوال شما عزیزان باید بیان کنیم که سقف های وافل نیز همانند سایر سقف ها مزیت و معایبی دارند که تعدادی از مهم ترین آن ها، به شرح زیر می باشند:
مزایای استفاده سقف وافل
- کاهش حجم میزان مصرفی بتن و انواع فولاد
- حذف انواع تیرچه ها و بلوک های پیشساخته
- عدم محدودیت در مصرف از انواع میلگردها
- ایمنی بالا و اجرای سریع
- داشتن طاهری زیبا و نمایی شکیل
- مقاوم در برابر حوادث طبیعی
- حذف کردن ستون های میانی در سازه ها
- مقرون به صرفه بودن و کاهش هزینه ها نسبت سایر سقف ها
معایب استفاده از سقف وافل
- قالب های سقف وافل به دلیل داشتن ایمنی زیاد، گران تر از سایر قالب ها می باشند.
- نمی توان از سقف های وافل در سطوحی که شیب دارند استفاده کرد. در واقع، برای صاف کردن آن سطح باید از خاک استفاده شود که این کار هم زمان زیادی نیاز دارد و هم هزینه بر می باشد.
- هر فردی نمی تواند این سقف را بسازد و حتما باید از نیروهای متخصص کمک گرفت.
- به دلیل ضخامت کم، در برابر حرارت مقاوم نمی باشد.
خلاصه مطلب
ما در این مقاله تلاش کردیم تا شما عزیزان را به طور گسترده با سقف وافل و موارد استفاده از آن به خوبی آشنا کنیم. به یاد داشته باشید که نمی توان این سقف را برای هر سازه ای استفاده کرد و برای استفاده از آن باید شرایطی مهیا باشند. اگر سوالی در این زمینه دارید و یا می خواهید هر یک از محصولات آهنی و فولادی ساختمان مانند نبشی و یا ناودانی را تهیه کنید، می توانید از همکاران ما در فولاد فیدار یاری بگیرید. آن ها سوالات شما را در اسرع وقت پاسخ داده و بهترین محصولات را با قیمت هایی مقرون به صرفه، به شما ارائه می کنند.
