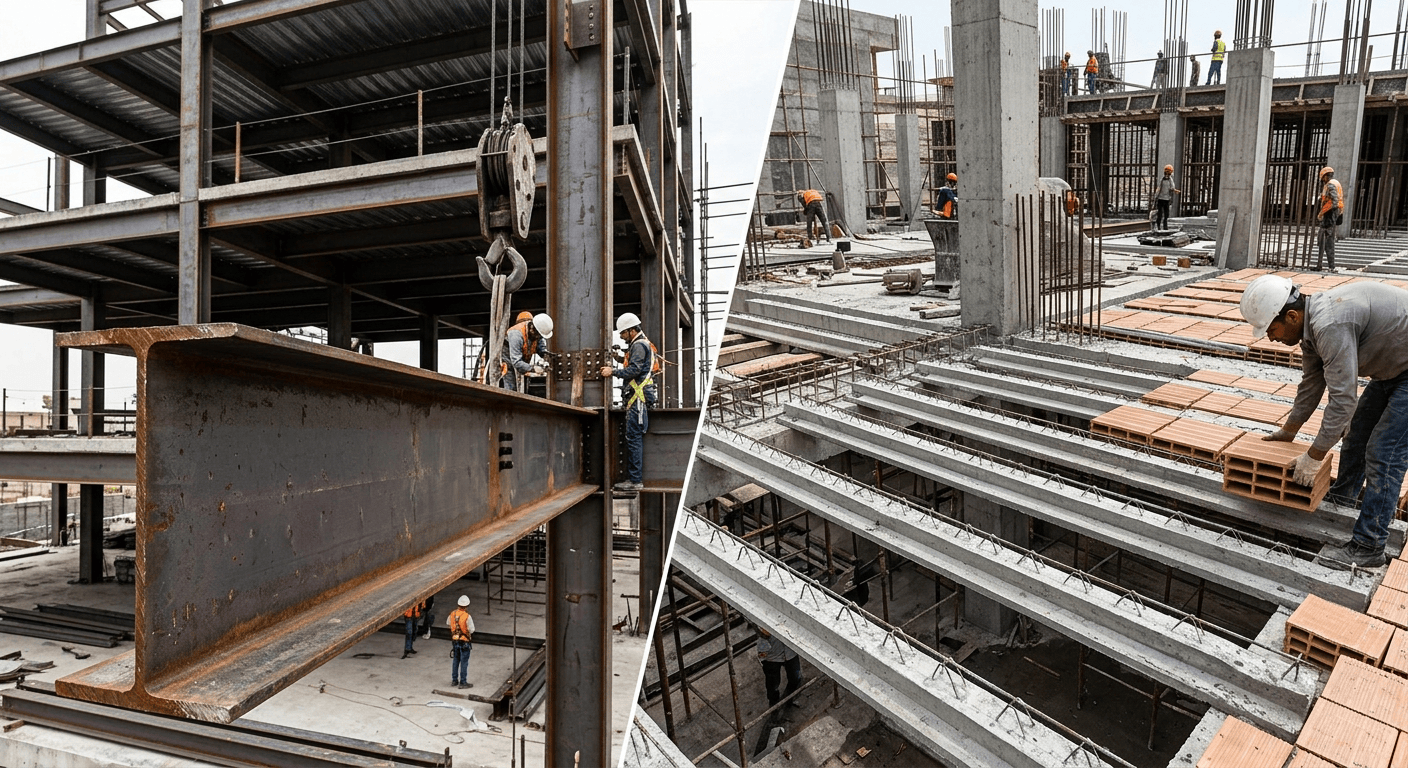

تفاوت تیرآهن و تیرچه در چیست؟
تیرآهن و تیرچه از جمله اجزای مهم در ساخت‌وساز هستند که هرکدام نقش متفاوتی در انتقال بار و تأمین پایداری سازه ایفا می‌کنند. با وجود شباهت ظاهری نام این دو محصول، تفاوت‌های قابل‌توجهی از نظر ساختار، نحوه عملکرد، ظرفیت باربری و محل استفاده دارند. شناخت این تفاوت‌ها به مهندسان، پیمانکاران و فعالان حوزه ساختمان کمک می‌کند تا متناسب با نیاز پروژه، مصالح مناسبی انتخاب کنند. همچنین، بررسی مشخصات فنی و اطلاع از قیمت تیر آهن در کنار هزینه تهیه تیرچه، برای برآورد اقتصادی پروژه اهمیت دارد.
تیرآهن معمولاً به‌عنوان یکی از اعضای اصلی سازه‌ای در اسکلت فلزی استفاده می‌شود، درحالی‌که تیرچه بیشتر در اجرای سقف‌های تیرچه‌بلوک و برخی سیستم‌های سقفی دیگر کاربرد دارد. تفاوت در عملکرد این دو عضو باعث می‌شود نتوان آن‌ها را بدون درنظرگرفتن طراحی سازه جایگزین یکدیگر کرد. در ادامه، تفاوت تیرآهن و تیرچه را از نظر ساختار، عملکرد مکانیکی، کاربرد و هزینه بررسی می‌کنیم.
تیرآهن چیست و چه کاربردی دارد؟
تیرآهن یک مقطع فولادی نوردشده است که معمولاً از یک جان عمودی و دو بال تشکیل می‌شود. این مقطع به دلیل شکل هندسی خود، قابلیت مناسبی برای تحمل نیروهای خمشی و برشی دارد و در بخش‌های مختلف اسکلت فلزی ساختمان مورد استفاده قرار می‌گیرد. تیرآهن‌های ساختمانی در استانداردها و ابعاد مختلف تولید می‌شوند و انتخاب آن‌ها به نوع سازه، میزان بارگذاری و محاسبات مهندسی بستگی دارد.
از انواع متداول تیرآهن می‌توان به تیرآهن IPE، INP و بال‌پهن یا هاش (HEA و HEB) اشاره کرد. این مقاطع از نظر شکل بال، ابعاد هندسی، وزن واحد طول و مشخصات مکانیکی با یکدیگر تفاوت دارند. برای مثال، تیرآهن IPE دارای بال‌هایی با ضخامت تقریباً یکنواخت است، درحالی‌که در مقاطع هاش، بال‌ها پهن‌تر هستند و ویژگی‌های هندسی متفاوتی دارند.
تیرآهن در ساخت ستون‌ها، تیرهای اصلی و فرعی، خرپاها و برخی اجزای باربر سازه‌های فلزی کاربرد دارد. البته استفاده از هر مقطع به‌عنوان تیر یا ستون باید بر اساس محاسبات سازه‌ای انجام شود. عواملی مانند طول دهانه، شرایط تکیه‌گاهی، بار مرده، بار زنده و محدودیت تغییر شکل در انتخاب مقطع مناسب مؤثر هستند.
در زمان تهیه این محصول، بررسی وزن، استاندارد تولید و کیفیت فولاد اهمیت زیادی دارد. همچنین، قیمت تیر آهن با توجه به نوع مقطع، سایز، وزن، کارخانه تولیدکننده و شرایط بازار تغییر می‌کند. به همین دلیل، برای مقایسه قیمت‌ها باید مشخصات فنی محصولات موردنظر یکسان باشد.
تیرچه چیست و در ساختمان چه نقشی دارد؟
تیرچه یکی از اعضای سازه‌ای است که بیشتر در سیستم‌های سقفی مورد استفاده قرار می‌گیرد. این عضو معمولاً بارهای واردشده از دال یا پوشش سقف را دریافت کرده و به تیرهای اصلی یا تکیه‌گاه‌های طراحی‌شده منتقل می‌کند. تیرچه‌ها با توجه به سیستم اجرایی، در انواع مختلفی مانند تیرچه خرپایی، تیرچه پیش‌تنیده و تیرچه‌های دارای جان باز تولید یا اجرا می‌شوند.
تیرچه خرپایی معمولاً از میلگردهای بالایی و پایینی و اعضای مورب تشکیل می‌شود که با آرایش خرپایی به یکدیگر متصل شده‌اند. در بسیاری از نمونه‌ها، بتن پاشنه نیز بخشی از ساختار تیرچه را تشکیل می‌دهد. میلگردهای پایینی عمدتاً برای تحمل نیروهای کششی طراحی می‌شوند، درحالی‌که میلگردهای بالایی و اعضای مورب در پایداری، تحمل نیروها و حفظ هندسه مجموعه نقش دارند. عملکرد دقیق هر عضو به جزئیات طراحی و شرایط بارگذاری وابسته است.
در سقف تیرچه‌بلوک، تیرچه‌ها در فواصل مشخص کنار یکدیگر قرار می‌گیرند و فضای بین آن‌ها با بلوک‌های پرکننده یا اجزای جایگزین مجاز پر می‌شود. سپس بتن رویه اجرا می‌شود تا مجموعه سقف مطابق طراحی عمل کند. در این سیستم، تیرچه‌ها به‌تنهایی تمام عملکرد سازه‌ای سقف را تأمین نمی‌کنند بلکه عملکرد نهایی به همکاری تیرچه، بتن رویه، آرماتورهای موردنیاز و سایر اجزای سقف وابسته است.
انتخاب تیرچه مناسب باید بر اساس دهانه سقف، بارگذاری، فاصله تیرچه‌ها، ضخامت سقف و ضوابط فنی انجام شود. استفاده از تیرچه نامتناسب با شرایط پروژه می‌تواند موجب افزایش خیز، ترک‌خوردگی یا کاهش عملکرد سازه‌ای شود.
تیرآهن و تیرچه از نظر ساختار
مهم‌ترین تفاوت تیرآهن و تیرچه به شکل هندسی و شیوه ساخت آن‌ها مربوط می‌شود. تیرآهن معمولاً یک مقطع فولادی یکپارچه است که به روش نورد گرم تولید می‌شود. این مقطع از جان و بال تشکیل شده و هندسه آن برای تحمل نیروهای مشخصی طراحی شده است.
در مقابل، تیرچه ممکن است از چند عضو فولادی، بتن یا ترکیبی از این مصالح ساخته شود. برای مثال، در تیرچه خرپایی، میلگردها با آرایش مشخص به یکدیگر متصل می‌شوند و مجموعه‌ای با عملکرد خرپایی ایجاد می‌کنند. در تیرچه پیش‌تنیده نیز سیم‌ها یا مفتول‌های فولادی تحت نیروی پیش‌تنیدگی قرار می‌گیرند و سپس بتن‌ریزی انجام می‌شود.
تفاوت ساختاری این دو محصول بر نحوه انتقال نیرو نیز اثر می‌گذارد. در تیرآهن، جان و بال در تحمل برش و خمش نقش دارند درحالی‌که در تیرچه خرپایی، نیروها از طریق اعضای خرپا و اتصالات میان آن‌ها منتقل می‌شوند. به همین دلیل، رفتار مکانیکی تیرچه را نمی‌توان صرفاً مشابه یک تیرآهن با وزن کمتر در نظر گرفت.
تفاوت تیرآهن و تیرچه از نظر عملکرد سازه‌ای
تیرآهن در بسیاری از سازه‌ها به‌عنوان عضو باربر اصلی یا فرعی عمل می‌کند. این عضو می‌تواند تحت تأثیر خمش، برش و در شرایط خاص نیروی محوری قرار بگیرد. ظرفیت باربری تیرآهن به مشخصات فولاد، سطح مقطع، طول عضو، شرایط مهاربندی و نحوه اتصال آن بستگی دارد.
یکی از پارامترهای مهم در بررسی تیرآهن، ممان اینرسی سطح مقطع و مدول مقطع آن است. ممان اینرسی بر سختی خمشی عضو تأثیر می‌گذارد و مدول مقطع در ارزیابی تنش‌های خمشی اهمیت دارد. بنابراین، انتخاب تیرآهن صرفاً بر اساس وزن یا قیمت آن تصمیم درستی نیست و باید ظرفیت مقاومتی و محدودیت تغییر شکل نیز بررسی شود.
در تیرچه خرپایی، عملکرد سازه‌ای بر اساس هندسه خرپا و نحوه توزیع نیرو میان اعضای آن تعیین می‌شود. اعضای خرپا عمدتاً نیروهای محوری کششی یا فشاری را تحمل می‌کنند، هرچند رفتار واقعی اتصالات و جزئیات اجرایی می‌تواند پیچیده‌تر باشد. در سیستم سقف تیرچه‌بلوک، پس از اجرای بتن رویه و تکمیل سقف، همکاری بتن و فولاد نقش مهمی در مقاومت نهایی مجموعه دارد.
از نظر کنترل خیز نیز باید شرایط پروژه بررسی شود. خیز بیش از حد تیرآهن یا تیرچه می‌تواند بر عملکرد سقف، دیوارهای غیرسازه‌ای و کیفیت بهره‌برداری اثر بگذارد. به همین علت، طراحی هر دو عضو باید بر اساس ضوابط فنی و بارهای واقعی ساختمان انجام شود.
فرق کاربرد تیرآهن و تیرچه در ساختمان‌سازی
تیرآهن بیشتر در اسکلت‌های فلزی، ساخت قاب‌های باربر، اجرای تیرهای اصلی و فرعی و برخی سازه‌های صنعتی استفاده می‌شود. این محصول در پروژه‌هایی که به مقاطع فولادی استاندارد و اتصالات مهندسی‌شده نیاز دارند، نقش مهمی ایفا می‌کند. در چنین پروژه‌هایی، انتخاب سایز مناسب تیرآهن بر اساس دهانه، بارگذاری و سیستم سازه‌ای انجام می‌شود.
تیرچه بیشتر در اجرای سقف‌های تیرچه‌بلوک و برخی سیستم‌های سقفی پیش‌ساخته کاربرد دارد. استفاده از تیرچه در این سقف‌ها می‌تواند فرایند اجرای سقف را منظم‌تر کند بااین‌حال، عملکرد مطلوب آن به رعایت فاصله‌گذاری، شمع‌بندی موقت در صورت نیاز، اجرای صحیح آرماتورها و بتن‌ریزی اصولی وابسته است.
نکته مهم این است که تیرآهن و تیرچه در بسیاری از پروژه‌ها می‌توانند به‌صورت مکمل در یک سازه حضور داشته باشند. برای مثال، تیرآهن ممکن است به‌عنوان تیر اصلی عمل کند و تیرچه‌های سقف بارهای خود را به آن منتقل کنند. بنابراین، این دو محصول الزاماً رقیب یکدیگر نیستند و انتخاب آن‌ها به سیستم سازه‌ای و نقش موردنیاز در ساختمان بستگی دارد.
تفاوت تیرآهن و تیرچه از نظر وزن و هزینه
وزن تیرآهن بر اساس نوع مقطع، سایز، ضخامت جان و بال و طول شاخه تعیین می‌شود. از آنجا که تیرآهن معمولاً بر مبنای وزن معامله می‌شود، وزن هر شاخه یکی از عوامل مهم در برآورد هزینه خرید است. استاندارد تولید و کارخانه سازنده نیز می‌توانند بر مشخصات محصول و قیمت نهایی تأثیر بگذارند.
در مقابل، هزینه تیرچه به نوع سیستم، طول، ارتفاع، مشخصات میلگردها، مقدار بتن مصرفی و فرایند تولید بستگی دارد. به همین دلیل، مقایسه مستقیم قیمت یک شاخه تیرآهن با یک تیرچه، بدون درنظرگرفتن وظیفه سازه‌ای و مشخصات فنی آن‌ها، معیار دقیقی برای انتخاب اقتصادی نیست.
برای بررسی قیمت تیر آهن باید نوع مقطع، وزن استاندارد، طول شاخه و هزینه‌های جانبی مانند حمل‌ونقل و تخلیه مشخص شوند. در مورد تیرچه نیز باید قیمت محصول با توجه به مشخصات فنی، طول دهانه و الزامات اجرایی بررسی شود. گاهی یک سیستم سقفی ممکن است هزینه اولیه متفاوتی داشته باشد، اما برای مقایسه اقتصادی واقعی باید هزینه‌های اجرا، مصالح مکمل، تجهیزات موردنیاز و زمان اجرا نیز محاسبه شوند.
به همین دلیل، انتخاب میان تیرآهن و تیرچه نباید صرفاً بر اساس ارزان‌تر بودن یکی از آن‌ها انجام شود. هر عضو برای عملکرد مشخصی طراحی شده است و جایگزینی آن بدون محاسبات مهندسی می‌تواند ایمنی سازه را تحت تأثیر قرار دهد.
عوامل مؤثر بر انتخاب تیرآهن یا تیرچه
انتخاب میان تیرآهن و تیرچه به نوع سیستم سازه‌ای و نیازهای پروژه بستگی دارد. در ابتدا باید مشخص شود که عضو موردنظر قرار است بار یک قاب سازه‌ای را تحمل کند یا بخشی از سیستم سقف باشد. این تفاوت در تعیین نوع محصول اهمیت اساسی دارد.
طول دهانه، مقدار بار مرده و زنده، شرایط تکیه‌گاهی و محدودیت خیز از دیگر عوامل مهم هستند. در اسکلت‌های فولادی، انتخاب تیرآهن باید با توجه به ظرفیت خمشی، برشی، پایداری جانبی و جزئیات اتصال انجام شود. در سقف‌های تیرچه‌ای نیز ظرفیت تیرچه، فاصله نصب، ضخامت بتن رویه و نحوه اتصال سقف به تکیه‌گاه‌ها باید بررسی شوند.
شرایط اجرایی و اقتصادی نیز اهمیت دارند. دسترسی به مصالح، امکان حمل، تجهیزات موجود در کارگاه و سرعت اجرای پروژه می‌توانند بر انتخاب سیستم اثر بگذارند. بااین‌حال، این عوامل باید در چارچوب طراحی سازه و ضوابط فنی بررسی شوند و نباید جایگزین ارزیابی ایمنی شوند.
جمع‌بندی
تیرآهن و تیرچه هر دو در انتقال بار و عملکرد سازه‌ای ساختمان نقش دارند، اما از نظر ساختار، نحوه انتقال نیرو و محل استفاده با یکدیگر متفاوت هستند. تیرآهن معمولاً یک مقطع فولادی نوردشده است که در تیرها، ستون‌ها و قاب‌های سازه‌ای کاربرد دارد درحالی‌که تیرچه بیشتر به‌عنوان بخشی از سیستم سقف استفاده می‌شود و می‌تواند ساختاری خرپایی، پیش‌تنیده یا ترکیبی داشته باشد.
برای انتخاب صحیح این محصولات، باید شرایط بارگذاری، دهانه، مشخصات مکانیکی و الزامات اجرایی بررسی شوند. همچنین، هنگام برآورد هزینه پروژه، توجه به قیمت تیر آهن، وزن مقطع، هزینه اجرای سقف و مصالح مکمل ضروری است. در نهایت، تصمیم‌گیری بر اساس محاسبات مهندسی و مقایسه مشخصات فنی، بهترین راه برای انتخاب مصالح مناسب و دستیابی به سازه‌ای ایمن و اقتصادی است.
